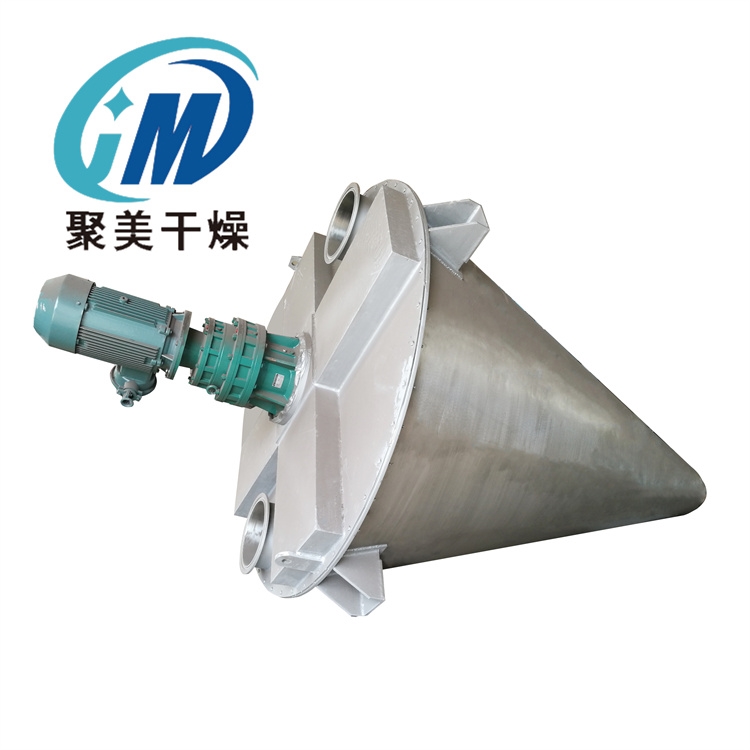

双螺旋锥形混合机的结构
双螺旋锥形混合机是一种容器固定式混合机。该设备是一种新型、高精度的混合设备,广泛应用于制药、化工、饲料等行业的各种粉末混合。其自转和公转由一套电机和摆线针轮减速器完成。采用双螺杆不对称搅拌,使物料混合范围更大,混合更均匀,混合速度更快,对比重量不同,混合比较大的物料混合更合适,与物料接触部分均采用不锈钢。
双螺旋锥形混合机主要由以下部件组成:
(1)转臂、中心杆和螺旋器:螺旋器由螺杆和螺旋片组成,是混合物料的直接工作部件。为了保证螺杆的刚性,减轻重量,有利于螺杆的焊接,螺杆采用了20钢管。螺旋叶片以一定的直径和节距,按右旋方向焊制。螺杆上端与横臂连接,下端与中心拉杆连接,两侧对称。三角形对称受力构件的连接形式受力平衡改善了构件的受力状态。螺杆下端可通过中心拉杆的拉撑独立于容器,无需在设备底部设置固定的底部支承结构。
(2) 排放阀:设备底部取消了底部轴承,有利于排放。本机设计了由两个重叠的扇孔板组成的放料阀。该阀结构简单,不占空间,出料口大小可随意控制,操作简单,物料可完全排出,易于拆卸和清洗,有利于设备的清洗和维护。
(3) 传动系统:螺旋轴的自转及其随转臂沿筒壁周转的公转运动。公转和自转是分开传动的方式。两部分采用速比大、效率高的定型摆线针轮减速器,通过圆锥齿轮的分配和换向传递到两个旋转臂。
(4) 筒体:本机的容器做成一个倒圆锥型,其目的是为了满足物料在螺杆作用下有足够的物料交替循环,所以容器必须有合适的圆锥角。通过对国外资料的分析,结合我司的设计经验、应用和计算,确定了“双螺旋锥形混合机”容器的基本尺寸系列、全容积、锥角及容器的高度等参数。
