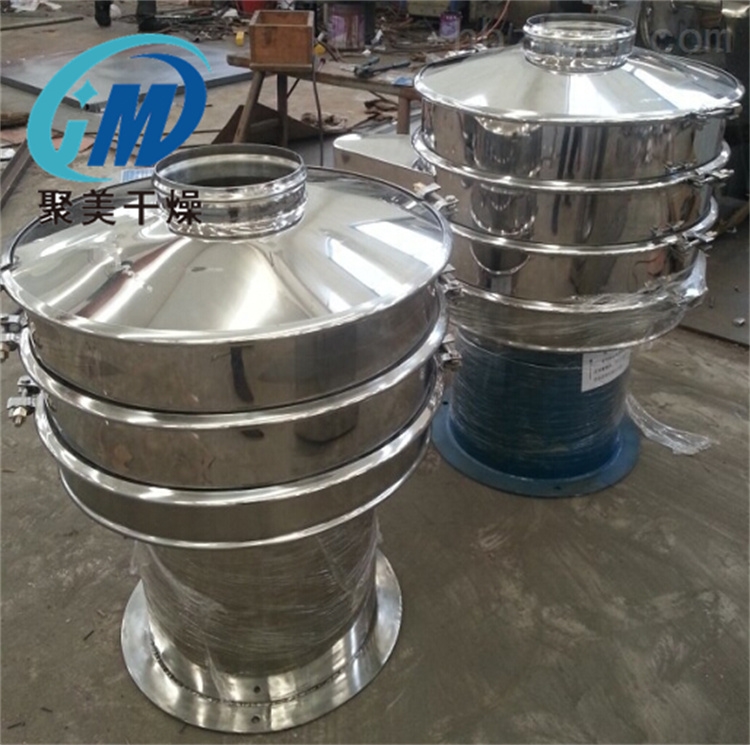

ZS系列振荡筛的原理结构

信息来源：本站 | 发布日期： 2022-04-15 | 浏览量：

文章标签：ZS系列圆形振荡筛

原理

ZS系列振荡筛，它是由马达和主轴的橡胶绕性联轴器，主轴两端双偏心激振重块，悬吊筛箱和连接机座的“橡胶抗震架”三部分组成整个振荡系统。振动器与机架以非线性橡胶挠性联接，调整双偏心激振重块的不同的相位角，就能得到筛选不同原料的特性。那时物料不但受水平的离心力作用，而且受到垂直方向的作用，使物料形成复合运动轨迹，产生旅涡，相位角越大，旋涡越大。

结构

ZS系列振荡筛，分单层敞口式和双层密闭式两种，单层敞口式筛，即普通型过滤筛，用语大颗粒比例不多的物料筛选。双层密闭式筛，即涡卷过滤筛，用于连续去掉大颗粒的物料筛选，振荡筛的组成，由筛箱、传动激振装置、振荡室、机座部分组成。

1、筛箱：筛箱由筛框、筛网、筛网架、夹箍、迷宫式、密封圈及出料盘组成，筛子和出料盘是通过四只特殊的快开式夹头固定，拆装调换筛网，只需扳下四只快开式手柄，即开脱下筛箱中的全部零件，至复原装好，全过程只需1-2分钟时间，这种结构特殊、对设备操作、清洗、维护保养极为方便。这种筛箱可以适应于固体或液体原料的过筛，出料盘的开口与水平夹角为23°，具有出料容易，筛选能力大等优点。

2、传动激振装置：传动激振装置是由电机、三角皮带、橡胶挠性联轴器，主轴两端可调节的双偏心重块组成，这种可调节的双偏心重块激振装置，通过橡胶挠性联轴器来启动，其优点是设备启动和停机时，缓慢平稳，无冲击现象，物料在筛网撒谎能够不会破坏。

3、振荡室：振荡室是由住轴承座、振动器、振动器的悬吊装置组成，悬吊装置有上、下各三套“橡胶抗震架”组成，上面三套振动器按扎在主轴承座上、下面三套振动器安装在机座上，上、下三套振动器的连接是通过低碳钢悬吊棒连结，这种浮动悬吊式抗震结构使设备运转平稳，噪音低，筛粉效率高，对机座影响小。

4、机座：机组是由机身及底座两部分组成。底座下装有四只可自由转动的脚轮。移动方便灵活，机身设计为圆锥体，坚固稳定，工作时不移位，机座上开有检查门，通过它，可以检修电器，传动部件，调节下偏心块的相位角几振幅。
