信息来源：本站 | 发布日期： 2022-01-05 | 浏览量：

文章标签：YK系列摇摆式颗粒机

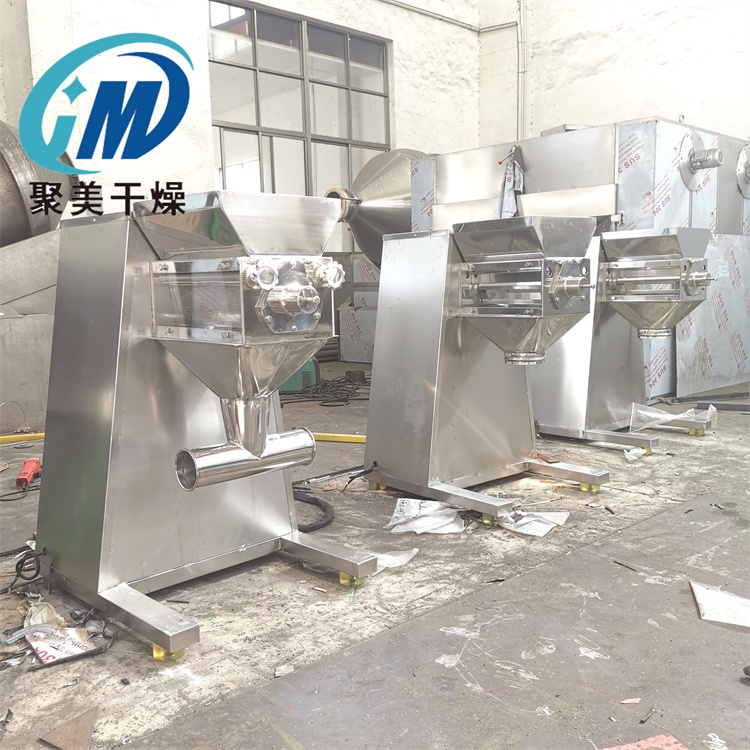

摇摆式颗粒机是将潮湿粉末状混合物，在旋转滚筒的正、反旋转作用下，强制性通过筛网而制成的颗粒的设备，它主要包括进料斗，进料斗下方装有滚筒，滚筒底部连接有筛网，筛网下方是出料口，借助旋转滚筒的转动，将潮湿的粉末原料挤过筛网，制成颗粒，操作简单，结构紧凑。

摇摆式颗粒机结构原理主要有以下几点：

1、摇摆式颗粒机身为一独立长方体、由轴承架、减速箱、机座三大件组成。加料粉斗与轴承架连接、伸向机外，机座前端设计为伸出、着地广而平稳，因此不须安装、可任意放置室内使用。

2、颗粒制造装置：旋转滚筒横卧装置在料斗下面，前后有轴承支座，它通过齿条的传动，作倒顺回转。端面的前轴承座为活动式，装拆时、只要旋下三个螺钉，前轴承座和旋转滚筒可依次抽出。旋转滚筒的二端采用对称凸形连轴节，不受倒顺限制、装拆方便。

3、筛网夹管：装置在旋转滚筒的两旁，用钢管制造，中间开有一条长槽，筛网的两端嵌入槽内，转动手轮将筛网包在旋转滚筒的外圆上，手轮内挡有刺轮撑住，松紧可以调节。

4、减速箱：采用蜗轮传动，速比为1：30，箱内可储机没，保证齿杆、齿轮和蜗轮付润滑良好及无噪音，蜗轮外端，装有偏心杆带动齿杆作往复运动，与齿杆啮合的齿轮轴即作倒顺回转运动。

5、机坐电机：电机安装板与机座铰链连接，另一端与螺母铰接，当转动机座上手轮时调节丝杆旋转、螺母即带动电机板上下、以调三角带松紧。

转载请注明出处（摇摆式颗粒机的结构特点：/companynews/422)
