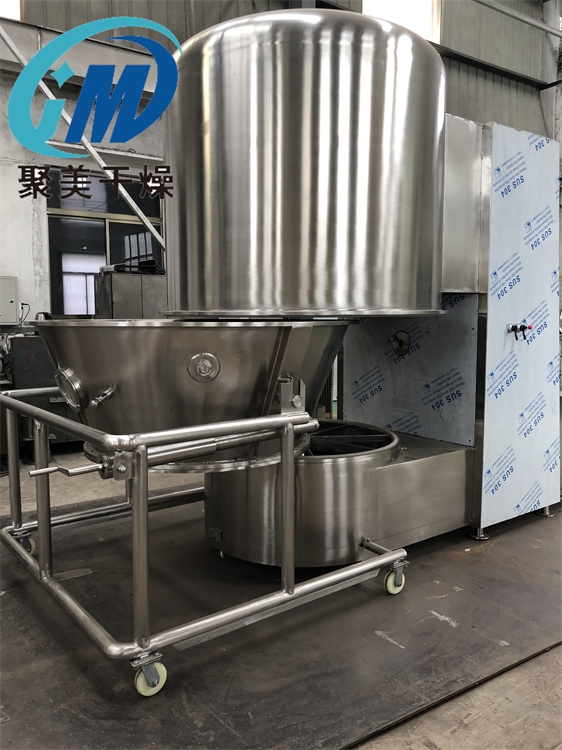

谈谈沸腾干燥机主机系统的基本构件
沸腾干燥机由主机、空气处理系统、加热系统、控制系统等组成。工作时,物料进入沸腾干燥机的料斗,按照工艺要求设定程序和参数,整机开始工作。空气经过空气处理系统过滤,并在进入主机前通过加热系统加热。热空气使物料流化,水分迅速蒸发,物料迅速干燥。按照设定的程序和参数完成操作后,将料仓推出与提升转料机扣合提升出料,有效地控制粉尘和交叉污染。
以下简要介绍了沸腾干燥机主机系统的基本构件,如下所示:
基座
▪ 悬空封头底缸,与侧支撑连接。低点带有快开的排水口,便于清洁设备和地面。
▪ 两只顶升气缸,垂直顶升顶圈使筒体密封。
▪ 基座和顶圈之间用硅胶密封。
▪ 在基座上方可垂直活动的顶圈。
过滤室
▪ PLC控制自动气动操作开/关风门,密封效果好,清粉效率高。
▪ 在容器前面设置视窗,带有密封垫。
▪ 过滤室配有垂直泄压门,当装置内出现正压时,该门会自动打开。
▪ 排气短管上的气动控制箱,包括所有必要的气动集成阀和所有接线。
▪ 排气短管上温度传感器的快速接口。
▪ 顶部采用圆形封头设计,整体无死角,有利于排风导向和保持内部清洁。
▪ 双室振动清粉系统,双过滤器交替清粉,连续流态化状态,可连续喷雾。
▪ 袋式防静电滤布,上端固定在360°转盘上,清粉过程中可保持滤袋平直,避免滤袋因变形兜粉,有利于除尘。下端外翻至室外,筒体顶部提升压力,密封紧密。
▪ PLC控制的自动气动振荡式粉末清粉装置,定期对产品粉末进行清洗过滤。
▪ 顶部的气缸防转装置,防止过滤袋架水平转动,保持过滤袋平直,有利于清粉和延长使用寿命。
▪ 带自动导向和限位叉锁紧功能的过滤器吊挂,使过滤器随气缸振动的瞬态响应好,改善清粉效果。钢绳不会承受气缸拉力而发生断裂。
▪ 过滤器运行低或高位时,升降钢绳处于等腰三角边,避免清粉气缸对钢绳强行拉伸而折断。
▪ 非金属材质的大直径滑轮,改善钢绳和滑轮之间的受力状况,提高钢绳使用寿命。
▪ 手摇绞车系统:齿轮变速机构让过滤器升降更加轻便;防滑落自动刹车提高过滤器升降安全性;自适应回转功能,可避免钢绳过度张紧折断。
物料容器
▪ 用于容器移动的推车,可调节高度的带刹车的万向轮,两个水平导向轮保证推车的平衡插入。
▪ 容器设置温度传感器快速接口。
▪ 容器底部的烧结网,避免气流“二次分布”,保持合理的气动布局,比普通筛网更牢固,寿命长,防止漏粉并方便更换。、
▪ 容器底部的烧结网板采用快拆卸结构,便于拆卸和清洁。
▪ 推车上的手动机械装置,用于翻转容器。
▪ 容器的定位装置,保证容器与主机筒体的同心度。
▪ 容器前后各设置一个视窗,便于观察流化状况,带密封垫。
▪ 容器设置密闭产品取样器。
扩散室
▪ 带有前后视窗和密封垫的扩散室。高亮度冷光视灯。
▪ 进料口设有倾斜角度和快拆手动蝶阀(或自动气控蝶阀,与进风阀开度自动调节联动),利用设备自身负压进料,避免物料堆积。
▪ 悬挂在侧面支架上,能够水平旋出。
▪ 多个垂直排列的喷枪孔,卡盘式安装,安装后与筒体内壁齐平。
除尘布袋采用气囊密封
▪ 容器和除尘布袋架用硅胶气囊密封,气囊内部气压设置保压、超限报警并互锁保护措施。扩散室和过滤室采用联体结构。
支撑立柱
▪ 外设支撑耳板,用于安装设备筒体。内置气缆管和过滤器升降锁紧钢绳,外设手摇绞车,配备快速接口。
选件
▪ 放射状斜孔筛板,气流螺旋进入,改变物料常规运动轨迹,提高颗粒物性。
▪ 与真空出料器配合使用,可实现封闭条件下的在线放电。(包括在容器下部增加一个气动排放阀,阀体密封,与缸体内壁齐平。)
▪ 旋流式气流筛板(德国Glatt技术)
▪ 替代直流式气流筛板,应用于顶喷工艺。
